ŘETĚZOVÉ KLADKOSTROJE Z 100

POPIS:

Řetězové kladkostroje Z100 se skládají z tělesa s hákem, převodového ústrojí s ručník kolem a břemenového řetězu s hákem.

Řetězové kladkostroje Z100 se používají jako klasická stabilní ručně ovládaná zdvihadla ke zvedání a spouštění břemen

  • zvlášť vhodná pro použití všude tam, kde není zdvihadlo intenzivně využíváno
  • pro občasné použití
  • v místech bez zdroje energie
  • jako obslužné zdvihadlo pro montážní a údržbářské práce v technologických zařízeních všeho druhu
  • možnost používání také v prostředí s nebezpečím výbuchu (označení NEXP)



TECHNICKÉ PARAMETRY:

  Typ  . .  Nosn. Počet nosných pramenů Řetěz břemen. Řetěz ruční Ovl.
síla

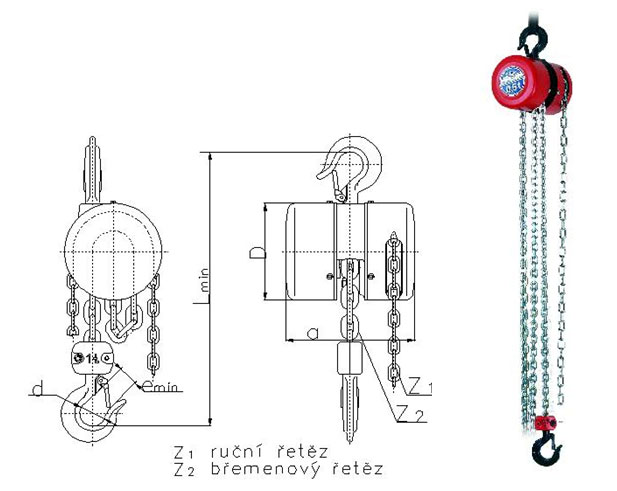

Zvedací rychlost* Hlavní rozměry Hmotn.
  [t]       [N] [m.min-1] a d D e L [kg]
Z100 0,5 1 φ5x15 Φ4x20 300 1,1 165 30 115 18,5 250 10
Z100-1 1 1 Φ7x21 Φ4x20 350 0,7 180 36 136 23,5 330 12,5
Z100 1,6 1 Φ9x27 Φ4x20 320 0,36 220 43 198 29,5 410 25
Z100-1 3,2 1 Φ11x31 Φ4x20 400 0,29 254 50 220 35,5 510 36,5
Z100-2 5 2 Φ11x31 Φ4x20 400 0,145 254 56 220 39,5 655 57
Z100 7,5 2 Φ11x31 Φ4x20 480 0,15 254 56 220 43 875 70
Z100 7,5 2 Φ11x31 Φ4x20 480 0,10 254 63 200 47 1000 85
*  vypočteno za předpokladu odvinutí 30 m ručního řetězu za minutu.
